| Malzeme:: | Alüminyum alaşım | modeli:: | CD25-260 |
|---|---|---|---|
| Marka:: | Atlas copco | Soğutma Modu:: | Tasfiye veya Sıfır Tahliye |
| Basınç düşmesi:: | 0,2 Bar(e) 2,9 Psig | Vanalar:: | Paslanmaz Çelik Vanalar |
| Vurgulamak: | Isıtmalı Kurutucu Tip Kurutucu,Kurutucu Tip Kurutucu Multiscene,Valf Isıtmalı Kurutucu |
||

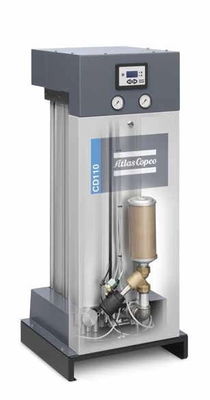

ATLAS COPCO CD25-260 DESİCCANT HAVA KURUTUCULAR HAVA İŞLEMLERİ
Kurutucu kurutucular nasıl çalışır?
Kurutuculu kurutucular, kurutucuyla dolu iki kuleden oluşur.Islak basınçlı hava, nemi emen maddeden doğrudan geçer.Kurutucunun kurutulması gerekmeden önce sınırlı bir adsorpsiyon kapasitesi vardır.Dolayısıyla ikiz kule tasarımı.Bir kule havayı kuruturken diğeri yenileniyor.
Atlas Copco iki tür nem çekicili kurutucu sunar: BD+ üflemeli (sıfır) temizlemeli kurutucular ve CD(+) serisi ısısız nem çekicili kurutucular.Fark, rejenerasyon süreçlerinde yatmaktadır.
1. Kurutma
Islak basınçlı hava adsorban kurutucu içinden aşağıdan yukarıya doğru akar (1).
2. Rejenerasyon
Isısız nem çekicili kurutucular – CD+:
Kurutma kulesi çıkışından gelen kuru hava, atmosferik basınca genişletilir ve emilen nemi dışarı atarak doymuş kurutucu içinden gönderilir (2 ve 4).
Desorpsiyondan sonra boşaltma valfi kapatılır ve kap yeniden basınçlandırılır.
Blower (sıfır) tahliyeli kurutucu kurutucular – BD+:
Üfleyici (5) ortam havasını alır ve harici ısıtıcıya (6) üfler.Isıtılan hava daha sonra doymuş nem gidericiden (2) gönderilerek emilen nemi dışarı atmaya zorlanır.
3. Soğutma (BD+)
Temizlemeli BD+:
Isıtma fazından sonra, adsorpsiyon kabının çıkışından çıkan kuru basınçlı havanın genleştirilmesiyle kurutucu madde soğutulur.
sıcak yeniden etkinleştirilen kule.
Sıfır temizlemeli BD+:
Isıtma aşamasından sonra, üfleyici ortam havasını alır ve aşağıdan yukarıya yeniden etkinleştirilen kuleden gönderir.
4. Anahtarlama
Rejenerasyondan sonra, kurutma doygun kuleden rejenere kuleye (3) geçer.
CD 25-260 Rekabetçi yatırım ve üstün güvenilirlik
1 , Güvenilir çalışma
Piyasadaki çoğu kurutucu yalnızca %70 ila %80 oranında çalışacak şekilde üretilirken, %100 hava akışıyla sürekli çalışmada güvenilir performans gösterecek şekilde tasarlanmıştır.Bu, standart olarak -20°C/-5°F veya -40°C/-40°F'lik sabit bir basınç çiğlenme noktasını içerir.Basınç yoğuşma noktası ayrıca mevsimsel veya uygulama değişikliklerine göre ayarlanabilir.
2 , Eşsiz manifold/valf tasarımı
• Büyük boru çapı, gelişmiş enerji tasarrufu için basınç düşüşünü en aza indirir.
• Elektronik olarak çalıştırılan 3/2 valf, arıza riskini azaltır ve hava akışı dalgalanmaları sırasında güvenilir kontrol sunar.Bu yeni tasarımla gemi değiştirme, zorlu koşullarda bile hatasız çalışır.
• Servis açıklıkları, valf sisteminin hareketli parçalarının kolay servis edilmesini sağlar.
• Akıllı süzgeç tasarımı, basınç düşüşünü, rejenerasyon sürelerini ve enerji tüketimini en aza indirir."Girdap" teknolojisi, hava akışının optimum dağılımını sağlar ve kurutucunun aşınmasını azaltır.
3,Gelişmiş kontrol ve izleme sistemi
• 23 dilde 4 satırlı ekran.
• Servis alarmları ve genel alarm rölesi.
• Maksimum güvenilirlik sağlamak için tüm parametreleri izler.
• Kompresör çalıştığında açılıp/kapanarak kompresörle senkronizasyona izin verir.
• Servis göstergeleri (4.000, 8.000 ve 40.000 saat) ve uyarılar.
• Çiğlenme Noktasına Bağlı Anahtarlama için opsiyonel basınç çiğlenme noktası sensörü.
4 , Servis ve bakım dostu
• Kurutucu torbalar, adsorban malzeme dökülmeden hızlı bir şekilde değiştirilme olanağı sağlar.
• Bir yay, basınç dalgalanmaları nedeniyle hareket eden kurutucunun hasar görmesini önlemek için torbaları kaplar.5 Takılı filtreler
• Dayanıklı bir PD ön filtresi, kurutucu ömrünü uzatmak için yağ kirlenmesini önler ve hava boru tesisatına kurulum için dahil edilmiştir.
• Bir DDp son filtre, hava ağını kurutucu tozdan ve ağ kontaminasyonundan korur ve hava borularına kurulum için dahil edilmiştir.
• Hava borularına monte edilmelidir.
• Montajı ve bakımı kolaydır.
6, Nozül temizleme seti
En düşük temizleme havası tüketimi için rejenerasyon basıncını optimize etmede esneklik sunar.Standart 7 bar'dır;4 ve 10 barlık nozullar ayrı parçalar olarak gelir.
7, Gelişmiş seçenekler
• Çiy Noktasına Bağlı Anahtarlama için gerekli olan basınç çiy noktası sensörü.
• Duvara montaj kiti.
Teknik özellikler
| Tip |
ISO 8573-1 |
Basınç çiğ noktası |
giriş kapasitesi 100 psig |
Filtre hariç basınç düşüşü | Filtre boyutu | Boyutlar (U x G x Y) | Ağırlık | |||||||
| ön filtre | ||||||||||||||
| °C | °F | l/s | m3 /saat | cfm | çıplak) | psig |
0,01 mikron 0,01 ppm |
1 mikron | mm | inç | kilogram | IBS, İrritabl Barsak Sendromu | ||
| CD 25 | [-:2:-] | -40 | -40 | 25 | 90 | 53 | 0.03 | 0,44 | PD25 | DDp25 | 401x620x1070 | 15,8x24,4x42,1 | 87 | 192 |
| CD 35 | [-:2:-] | -40 | -40 | 35 | 126 | 74 | 0.06 | 0,86 | PD45 | ddp45 | 401x620x1115 | 15,8x24,4x43,9 | 88 | 194 |
| CD 45 | [-:2:-] | -40 | -40 | 45 | 162 | 95 | 0.11 | 1.55 | PD45 | ddp45 | 401x620x1285 | 15,8x24,4x50,6 | 89 | 218 |
| CD 55 | [-:2:-] | -40 | -40 | 55 | 198 | 117 | 0.17 | 2.48 | PD65 | ddp65 | 401x620x1465 | 15,8x24,4x57,7 | 114 | 251 |
| CD 65 | [-:2:-] | -40 | -40 | 65 | 234 | 138 | 0,25 | 3.64 | PD65 | ddp62 | 401x620x1615 | 15,8x24,4x63,6 | 124 | 273 |
| CD 90 | [-:2:-] | -40 | -40 | 90 | 324 | 191 | 0.11 | 1.55 | PD90 | ddp90 | 571x620x1285 | 22,5x24,4x50,6 | 165 | 364 |
| CD 110 | [-:2:-] | -40 | -40 | 110 | 396 | 233 | 0.17 | 2.48 | PD160 | ddp160 | 571x620x1465 | 22,5x24,4x57,7 | 197 | 434 |
| CD 130 | [-:2:-] | -40 | -40 | 130 | 468 | 275 | 0,25 | 3.64 | PD160 | ddp160 | 571x620x1615 | 22,5x24,4x63,6 | 211 | 465 |
| CD 165 | [-:2:-] | -40 | -40 | 165 | 594 | 350 | 0.45 | 6.48 | PD215 | ddp215 | 571x620x1695 | 22,5x24,4x66,7 | 245 | 540 |
| CD 195 | [-:2:-] | -40 | -40 | 195 | 702 | 413 | 0,25 | 3.64 | PD215 | ddp215 | 738x620x1615 | 29,1x24,4x63,6 | 298 | 657 |
| CD 260 | [-:2:-] | -40 | -40 | 260 | 936 | 551 | 0.49 | 7.16 | PD265 | ddp265 | 738x620x1915 | 29,1x24,4x75,4 | 328 | 723 |
Referans koşulları BD + : ISO 7183:2007 uyarınca performans verileri.
Kompresör hava giriş sıcaklığı: 35°C/100°F.
Giriş bağıl nemi: %100.
Referans koşulları BD + ZP (Sıfır Temizleme):
ISO 7183:2007'ye göre performans verileri.
Ortam hava sıcaklığı: 25°C/77°F.
Ortam havası bağıl nemi: %60
