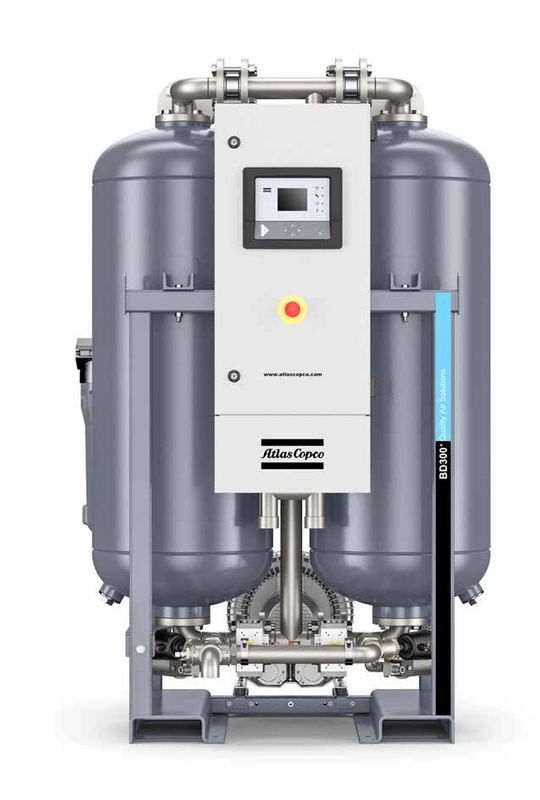

Twin Tower Decadent Hava Kurutucu BD 100+-300+ Alüminyum Alaşımlı Isısız

ATLAS COPCO BD 100+-300+ KURUTUCU HAVA KURUTUCULAR HAVA İŞLEMLERİ

Kurutucu kurutucular nasıl çalışır?
Kurutuculu kurutucular, kurutucuyla dolu iki kuleden oluşur.Islak basınçlı hava, nemi emen maddeden doğrudan geçer.Kurutucunun kurutulması gerekmeden önce sınırlı bir adsorpsiyon kapasitesi vardır.Dolayısıyla ikiz kule tasarımı.Bir kule havayı kuruturken diğeri yenileniyor.

Atlas Copco iki tür nem çekicili kurutucu sunar: BD+ üflemeli (sıfır) temizlemeli kurutucular ve CD(+) serisi ısısız nem çekicili kurutucular.Fark, rejenerasyon süreçlerinde yatmaktadır.

1. Kurutma
Islak basınçlı hava adsorban kurutucu içinden aşağıdan yukarıya doğru akar (1).

2. Rejenerasyon
Isısız nem çekicili kurutucular – CD+:
Kurutma kulesi çıkışından gelen kuru hava, atmosferik basınca genişletilir ve emilen nemi dışarı atarak doymuş kurutucu içinden gönderilir (2 ve 4).
Desorpsiyondan sonra boşaltma valfi kapatılır ve kap yeniden basınçlandırılır.

Blower (sıfır) tahliyeli kurutucu kurutucular – BD+:
Üfleyici (5) ortam havasını alır ve harici ısıtıcıya (6) üfler.Isıtılan hava daha sonra doymuş nem gidericiden (2) gönderilerek emilen nemi dışarı atmaya zorlanır.

3. Soğutma (BD+)
Temizlemeli BD+:
Isıtma fazından sonra, adsorpsiyon kabının çıkışından çıkan kuru basınçlı havanın genleştirilmesiyle kurutucu madde soğutulur.
sıcak yeniden etkinleştirilen kule.

Sıfır temizlemeli BD+:
Isıtma aşamasından sonra, üfleyici ortam havasını alır ve aşağıdan yukarıya yeniden etkinleştirilen kuleden gönderir.

4. Anahtarlama
Rejenerasyondan sonra, kurutma doygun kuleden rejenere kuleye (3) geçer.

BD 100+-300+
Üstün performans ve maliyet verimliliği

1 Kaliteli kurutucu

• Yüksek adsorpsiyonlu silika jel kurutucu, diğer kurutma maddelerine göre daha az reaktivasyon enerjisine ihtiyaç duyar.
• Suya dayanıklı alt katmanı olan çift katmanlı nem giderici yatak, yüksek performanslı üst katmanı korur.
• Standart olarak -40°C/-40°F basınç çiğlenme noktası (isteğe bağlı -70°C/-100°F).
• Yüksek sıcaklıklar ve geçici aşırı yükler gibi zorlu koşullarda bile tutarlı performans sağlamak için %30'a kadar ekstra kurutucu.

2 Paslanmaz çelik valf
Aktüatörlü yüksek performanslı paslanmaz çelik kelebek vanalar, uzun bir kullanım ömrü sağlar.

3 Düşük watt yoğunluklu ısıtıcı
• Paslanmaz çelik tasarım kullanım ömrünü uzatır.
• Isıtıcı, enerji açısından verimli bir kurulum için yalıtımlı bir boruya monte edilmiştir.
• Isı kayıplarını daha da azaltmak ve genel verimliliği artırmak için yalıtımlı kaplar bir seçenek olarak mevcuttur (-70 °C/-100 °F modelinde standarttır).

4 Flanşlı bağlantılı galvanizli borular
• Flanşlı borular bakımı basitleştirir ve sızıntı riskini en aza indirir.
• Boru boyutu, maksimum enerji tasarrufu için düşük basınç düşüşü sağlayacak şekilde optimize edilmiştir.

5 Filtre
• Bir ön filtre, kurutucu ömrünü uzatmak için yağ kirlenmesini önler.
• Bir art filtre, hava ağını kurutucu tozdan ve ağ kontaminasyonundan korur.
• Düşük basınç kaybı için doğrudan kurutucunun giriş ve çıkışına monte edilebilir.
• Montajı ve bakımı kolaydır.Ekstra boru ve filtre bağlantısı gerekmez.

6 Gelişmiş kontrol ve izleme sistemi
• Kolay kablolama ve güvenlik için bir IP54 kabininin içine yerleştirilmiştir.
• Maksimum güvenilirlik sağlamak için tüm parametreleri izler.

7 Çiy Noktasına Bağlı Anahtarlama
• Gerçek basınç yoğuşma noktası izleme (higrometre).

• Basınç yoğuşma noktası (ve alarm).
• Kurutucu yalnızca, çiğlenme noktası sensörü tarafından ölçüldüğü üzere, kurutucu madde doygun hale geldiğinde bir sonraki kuleye geçiş yapacaktır.Bu çevrim süresinin uzatılması sırasında, kurutucu tasfiye havası tüketmez ve bu da enerji kullanımında önemli bir azalma sağlar.

8 Sağlam ve kompakt tasarım
• Kolay kullanım için forklift yuvaları ve kaldırma halkaları dahil standart çerçeve.
• Geniş tekneler, düşük hava hızı ve daha uzun temas süresi sağlar.
• Hazneleri birbirine bağlayan flanşlar, toplam ünite yüksekliğini düşürerek üst ve alt kabuklara entegre edilmiştir.

Teknik özellikler

Teknik özellikler

Referans koşulları BD + : ISO 7183:2007 uyarınca performans verileri.
Kompresör hava giriş sıcaklığı: 35°C/100°F.
Giriş bağıl nemi: %100.
Referans koşulları BD + ZP (Sıfır Temizleme):
ISO 7183:2007'ye göre performans verileri.
Ortam hava sıcaklığı: 25°C/77°F.
Ortam havası bağıl nemi: %60
